Das Erodieren gehört zu den trennenden Bearbeitungsverfahren,
unterscheidet sich aber klar von anderen Methoden wie Fräsen, Bohren oder

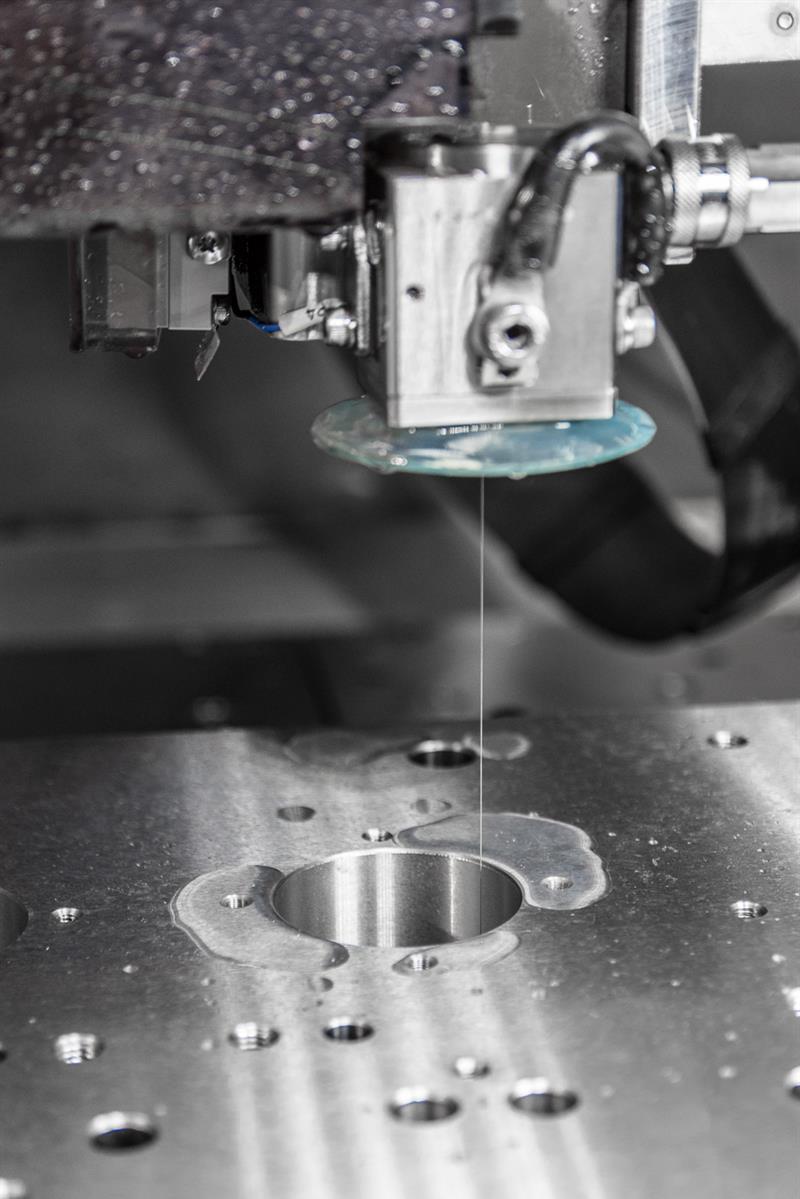

Schleifen. Beim Drahterodieren wird Material mittels elektrischer Spannung
abgetragen. Auf diese Art und Weise können nur elektrisch leitende Werkstoffe
bearbeitet werden, diese aber sehr genau und unabhängig von ihrer Härte.
Hohe Präzision
und enge Toleranz mit Drahterodieren
Das Drahterodieren arbeitet nach dem Prinzip
der Funkenerosion und zeichnet sich durch sehr hohe Präzision bei der
Bearbeitung aus. Auch bei extrem harten Materialen entstehen scharfe Konturen,
die höchste Ansprüche auf
Maßhaltigkeit und Formgenauigkeit erfüllen. Die Toleranzwerte liegen beim der Drahterosion im Bereich von wenigen tausendstel
Millimetern. Und da keine Schnittkräfte wirken, lassen sich mit der
Drahterosion auch sehr filigrane Teile herstellen. Drahterodiermaschinen
kommen deshalb meist dann zum Einsatz, wenn andere Trennverfahren an ihre
Grenzen stoßen.
Drahterosion: Wenn es auf Genauigkeit und filigrane Konturen
ankommt
Die extreme
Genauigkeit der Drahterosion hängt damit zusammen, dass die von einem
elektrischen Spannungsfeld erzeugten Funken immer genau an der Stelle
überspringen und Material abtragen, an der der Abstand zwischen Werkstück und
Draht am geringsten ist. Das vom Werkstück abgelöste Material wird auf den
positiv geladenen Draht übertragen, der als Elektrode dient. So werden durch
Funkenerodieren (EDM) minimale Toleranzen von ± 0,002 mm erreicht.
Als Richtwerte
gelten eine Drahtspannung, die im Bereich von 5 bis 25 Newton liegt und eine
Geschwindigkeit von bis zu 25 m/min mit der der Draht durch das Werkstück
und durch die untere Drahtführung bewegt wird. Der Erodierdraht selbst hat einen
Standarddurchmesser von 0,25 mm, ist aber in Durchmessern von 0,02 mm
bis 0,33 mm verfügbar.
Grundbegriffe
für das Drahterodieren stehen wie auch für andere Fertigungsverfahren in der
Norm DIN 8580. Hier wird das Drahterodieren, wie auch das Senkerodieren und das
Startlocherodieren, als thermisch abtragendes Verfahren der Werkstückfertigung
aus leitfähigen Materialien aufgeführt.
Wir sind für Sie auf Draht
Die Volker
Gehlen GmbH aus Velbert ist seit vielen Jahren kompetenter Dienstleister für Erodierarbeiten.
Wir sind für Sie immer auf Draht: Nehmen Sie mit uns Kontakt auf.
